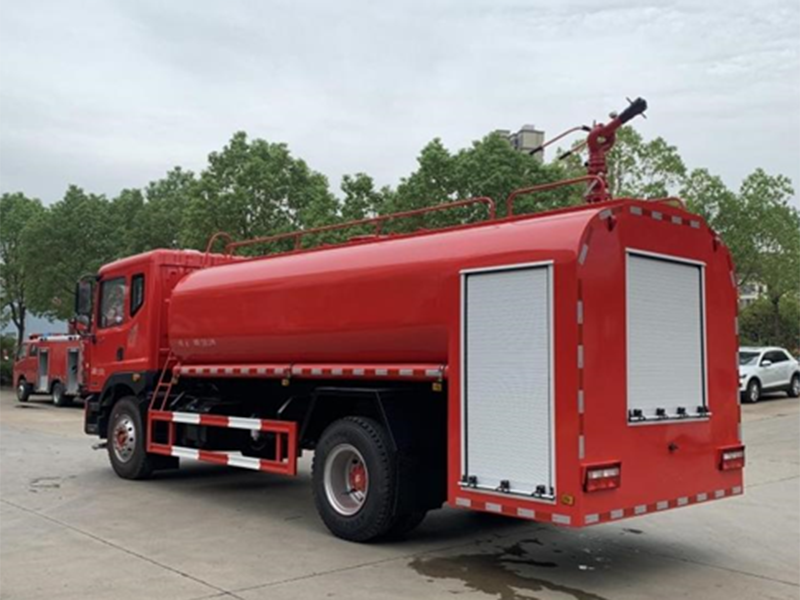

东风D9型12方消防洒水车

发布作者: admin,发布时间: 2024-09-24 15:01:28

一 、车型概述

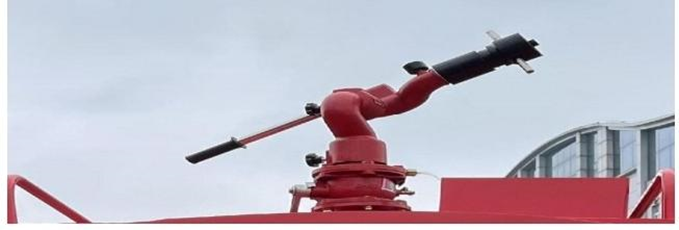

◆大多利卡多功能消防水罐车(洒水车)是由二类汽车底盘、罐体、取力器、传动轴等上装部件组成，该车配备 CB10/30 型消防泵、PS30 型消防炮，罐体公

告容积为1021L(实际容积可达到1200L)。

整车由消防员乘员室和车身两大部分组成，乘员室为原厂单排，可乘坐2,3 人，该车为外露罐结构，车身前部为罐体，后部为泵房。水罐材质为优质碳钢，

载水1200L。

二 、车型特点

◆采用东风汽车股份有限公司原装二类底盘EQ1125SJ8CDC , 车辆性能稳定、综

合油耗低廉、驾乘舒适灵活、售后服务完善。

◆原厂排半豪华驾驶室， 冷暖空调、电动窗、 中控锁、断气刹、科技感十足，驾乘更舒适。

◆康明斯 230马力(169KW), 动力强劲，经济省油，经济性好，可靠性高，噪

声低，国VI排放标准。

◆机动性能强，环保性能好，人性化设计，器材布置合理，取用方便；

◆采用排半整体式结构，视野开阔。

具备**税务总局免征公告，上牌时免交车辆购置税。

三、 车辆基本参数

【整车技术参数】
产品**	程力牌	公告批次	364
产品名称	洒水车	产品型号	CL5180GSS6BXT
总质量(Kg)	18000	罐体容积(m3)	10.69
额定载质量(Kg)	10280,10215	外形尺寸(mm)	8080×2520×3020
整备质量(Kg)	7590	货厢尺寸(mm)	XX
额定载客(人)		准拖挂车总质量(Kg)
驾驶室准乘人数 (人)	2,3	鞍座**载质量(Kg)
接近角/离去角 (°)	19/11	前悬 / 后悬 (mm)	1260/2320
轴荷(Kg	6500/11500	** 高车速 (Km/h)	105
备注	1.仅采用轴距4500mm和前悬1260mm;该车主要用于城乡道路和园林绿化洒水；主要装置为罐体、洒水泵、喷洒装置；2.罐体总容量：10.69立方米，有效容积：10.21立方米，介质：水.罐体外形尺寸(长×宽×高)(mm):4000 ×2350×1600;3.侧防护采用Q235材料，焊接连接，后防护为整体式结构，下边缘离地高460mm;4.随底盘选装驾驶室，ABS系统器型号/厂家：J ABS/焦作博瑞克技术有限公司，ABS/ASR-24V-4S/4M/襄阳东风隆诚机械有限责任公司
【底盘技术参数】
底盘型号	EQ1185LJ9CDE	底盘名称	载货汽车底盘
**名称	东风牌	生产企业	东风汽车股份有限公司
轴数	2	轮胎数	6
轴距(mm)	4500
轮胎规格	295/80R22.518PR,10.00R2018PR,275/80R22.518PR
钢板弹簧片数	8/10+7,8/-	前轮距(mm)	1862,1933,1949
燃料种类	柴油	后轮距(mm)	1806,1865
排放依据标准	GB17691-2018国VI
发动机型号	发动机生产企业	排量(ml)	功率(Kw)
YCS04200-68 B6.2NS6B210 B6.2NS6B230 D4.ONS6B195	广西玉柴机器股份有限公司东风康明斯发动机有限公司东风康明斯发动机有限公司东风康明斯发动机有限公司	4156 6200 6200 4000	147 154 169 143

Qhengli SpeeialAutomoble Ca..Ltd.

四、 驾驶室

概述

◆大多利卡排半驾驶室，采用高强度钢板和封闭式结构，形成有效的防撞保护区，保护驾乘人员安全。关键易腐蚀部位采用工程合成树脂等特殊材料，极大地提高了驾驶室的抗腐蚀性。座椅双密度发泡，弹性好，不变形，舒适性好。内装饰采用优质原生塑料，无气味。配置大视野前挡风玻璃，有效减少弯道盲区，提高行车安全；

◆平头驾驶室全金属封闭式结构，可乘座2,3人；

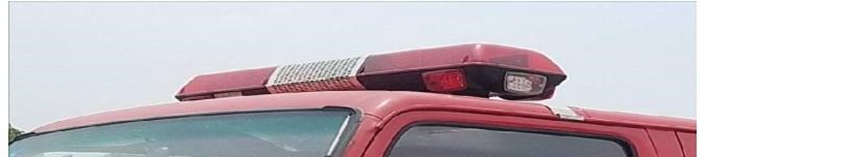

◆驾驶室内加装有取力器**开关、各种附加**开关，仪表台下方装有多功能电子**报器，车顶装有**；

◆驾驶室内冷暖空调、搁物箱等人性化设计，一应俱全。

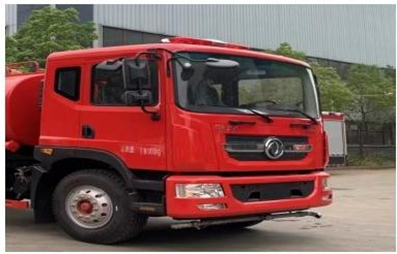

大多利卡排

半座驾驶室

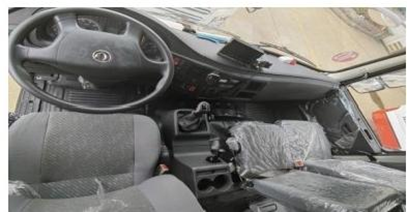

前排驾驶位

五、罐 体

水罐容积(L)	1200	罐体材质	优质碳钢材质
人孔	设DN460人孔1个，带有快速锁定/开启装置
溢流口	设溢流口1个。

排污口	1个排污口，手动阀**。
注水口	在水罐右侧接1只DN65接口

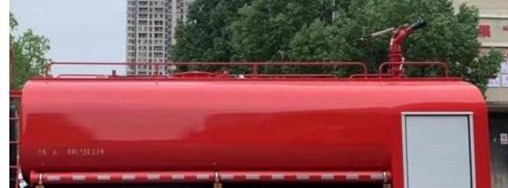

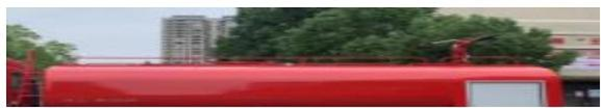

罐体示意图
材质及工艺	◆水罐采用优质碳钢罐体； ◆罐体成型后高压气体试漏检测，使罐体具有强度高、**稳、车辆运载平稳安全等特点； ◆罐体在焊接工装工位上采用气体保护焊接自动焊接而成，保证罐体焊缝质量的原样性。 ◆罐体的长度采用一次成型的整体式纵梁焊接，确保罐体的强度。

六、 取力器

型式	夹心式(全功率)	参考图
操纵	电磁阀**(电动操控)
冷却方式	强制可调式水冷
润滑方式	飞溅式油润滑

七、泵室

材质

骨架、蒙皮为优质Q23**钢材；内隔板、底板为高强度铝合金和

新型隔热防护板。

图示

器材放置	◆按战斗编程和战斗展开设计器材集成； ◆按使用逻辑关系和使用频率放置器材； ◆使用防锈、防振、防脱落、防划伤的专用夹具固定器材表中所有器材；
车顶	采用花纹板铺设(限车厢顶部)
图示
消防泵：	CB10/30常压消防泵
流量：	常压30L/s
压力：	常压1.0MPa
安装型式：	后置
真空泵：	活塞式引水时间≤35s,吸深≥7m。 **真空度：≥85kPa;
真空泵材质：	耐磨、抗腐蚀达到密封要求： **真空度：≥85kPa;

八、 专用功能

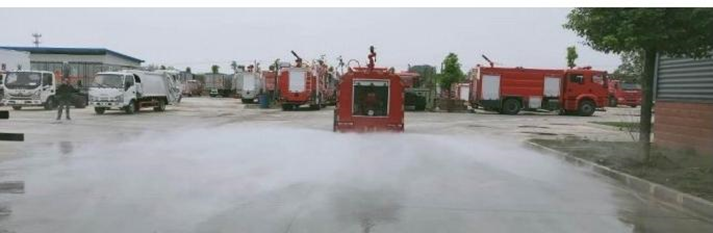

前冲	标配前置对冲圆锥喷嘴，冲洗宽度≥25m圆锥喷嘴角度可以任意调节，可将中间车道的垃圾冲到两侧，方便对垃圾进行清扫收运，同时实现对多车道洒水降尘。
