一 、整车要求

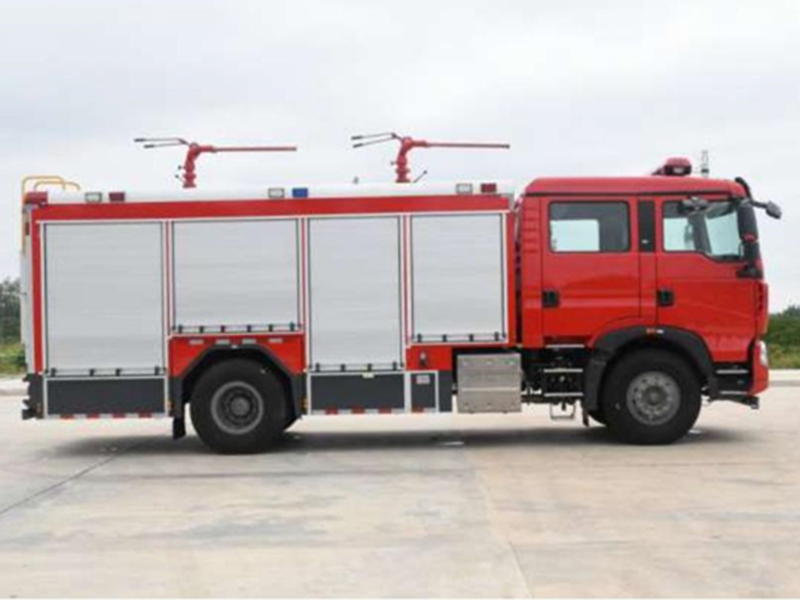

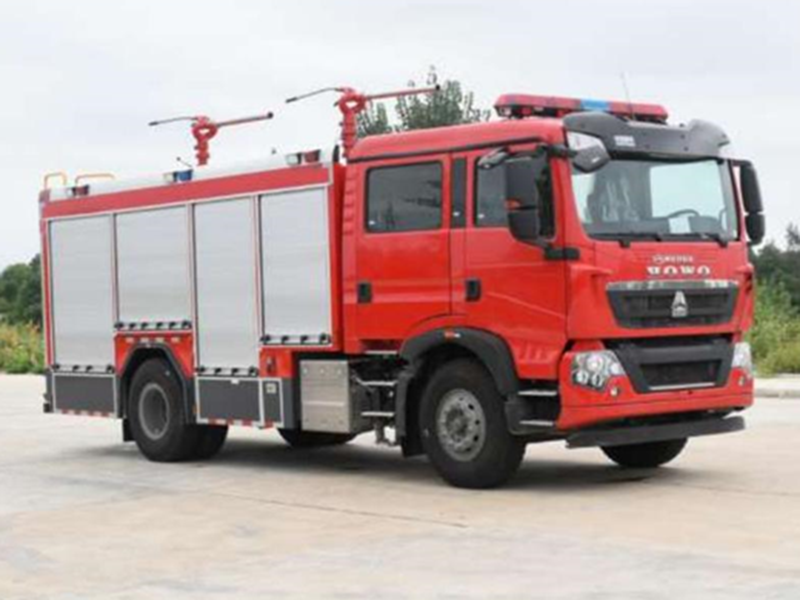

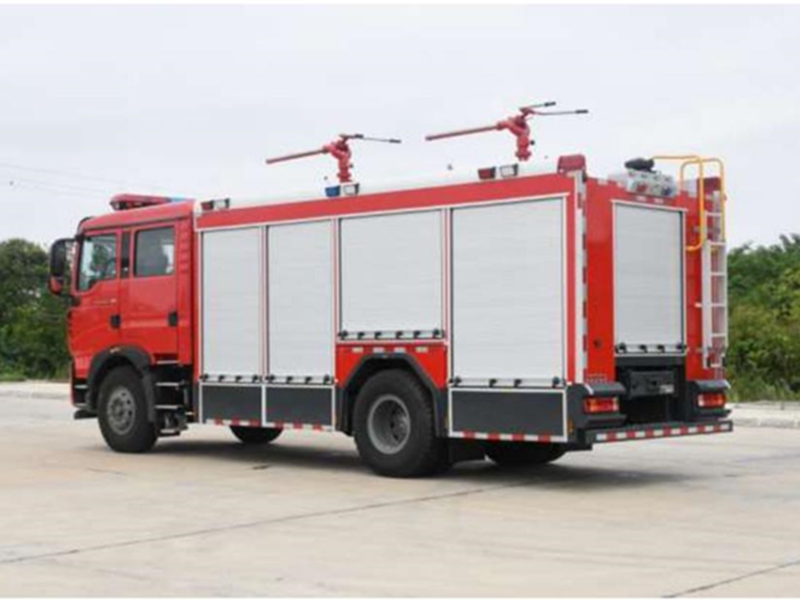

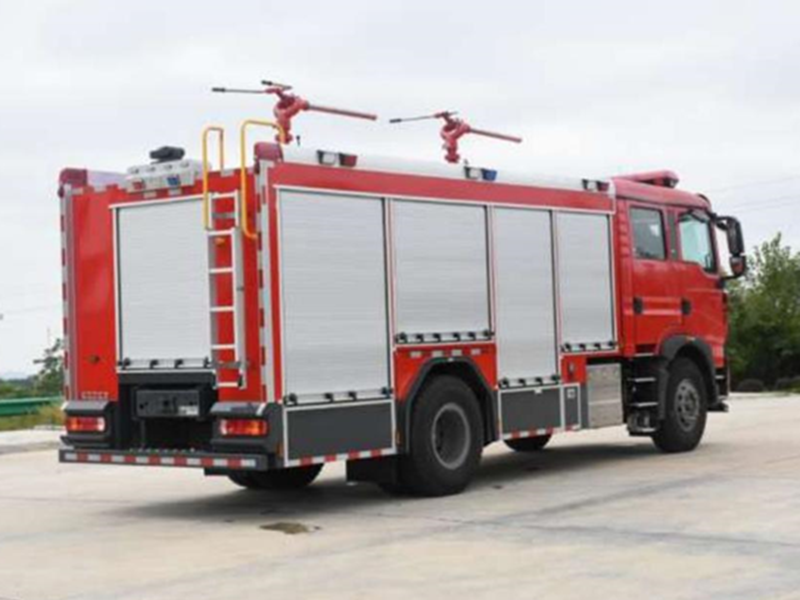

豪 沃 4 吨单桥干粉消防车采用**重汽集团济南卡车股份有限公司生产的豪沃型 载重汽车二类底盘，驾驶室可翻转，便于发动机维修。上装包括器材箱和干粉罐等， 整车装载干粉4000L。 干粉罐体材质为 Q345R。 装 备 2 个 PF5～15/30 干粉炮。该车具 有功率大、车速高、操作方便等特点；可广泛用于大中城市公安消防队、石油化工、 厂矿企业、港口和码头等场所，可扑救大型油类火灾和一般物质火灾，是理想的中型

消防设备。

二、 整车主要参数

整车型号：YZR5170GXFGF40/H6  型

外廓尺寸： 8630 x2530x3800mm

**总质量： 17450 kg

额定质量： 4000kg

整备质量： 13000 kg

干粉量： 2000 L*2

**车速： 100 km/h

干粉炮喷射率：30 kg/s≤E<35kg/s

干粉炮射程： ≥35m

接近角/离去角： 19°/11°

三 、底盘主要参数

型    号： ZZ5207TXFV471GF5 豪沃国 VI消防车底盘

驱动型式： 4×2

轴    距： 4700 mm

**车速： 101km/h

发动机型号：MCO7H.35-60

额定功率：257KW

净  功 率 ：254KW



总 质 量 ：20100kg

结    构： 平头、四开门双排驾驶室，后排座位安装4具空气呼吸器支架。

座位设置：前排2人(含驾驶员)+后排4人。

设   备： 除原车设备外，加装有100W **报器、****盒、取力器**开关。

五  、干 粉  系 统

>

干粉罐： 材质： 灭火剂干粉装载量(m³): 设计压力(MPa): 工作压力(MPa): 安全阀爆破压力(MPa):

Q345R、Q345B 2*2 1.7 1.4 1.5

>

氮气钢瓶： 材质 ： 容积(L): 压 力(MPa): 数量(只):

符合**标准 70 15 12

>

干粉炮： 型号： 工作压力(MPa): 喷射率(kg/s): 射程(m) 数量(只):

PF5～15/30 0.5-1.5 30kg/s≤E<35kg/s ≥35 2

>  干粉**；

数量(只):              2

喷射率(kg/s)          >2.5

射程(m)               >12

>  干粉卷盘；

>  **方式：



罐进气及粉**出粉为气动阀门**，其他阀门标配为手动。

六 、器材箱

材  质： 骨架为优质型钢；蒙板为氧化铝合金花纹板粘结结构。

结   构 ：全钢框架焊接结构，前部器材箱左右各四扇铝合金卷帘门，尾部一扇铝合

金卷帘门，下设防滑翻转踏板。

器材布置原则

按战斗编成和战斗展开设计器材集成；

按人体工程学原理设计各种器材托架；

◇  按使用逻辑关系和使用频率放置器材；

◇  站在地面或踏板上2个动作内取用任何器材。

☆

七、翻转踏板

材    质： 优质 Q235 钢材；蒙皮为铝合金板(阳极氧化处理)。

结    构 ：采用铰链和门止口双重锁定，安全可靠。

八、 电器系统

※ 驾驶室顶部配备1.6米长排豪华红红 LED **。

※ 整车后顶部安装50W LED消防探照灯1个，360度遥控转动。

※ 车辆尾部安装可折叠式爬梯。

※ 车辆两侧上方各配有3只红蓝爆闪灯及3只侧照明灯，下方安装安全标志灯和侧 回复反射器(组合式),配有前、后示廓灯，两侧各一只转向灯，驾驶室、器材

箱、泵房内均装有照明灯，并符合GB4785 规定。

※ **报器功率为 100W; **报器、**、爆闪灯电路为**式附加电路，**

器件安装在驾驶室内。

※  附加仪表、开关集中布置在**面板上，利于操作。仪表板上装有：压力

表； 电源总开关及器材箱灯开关等。

九、 总体技术要求

1、 所有操作开关、仪表、器材架及车辆均有符合规范的铭牌标志；

2、 整车性能符合 GB7956 的规定；



3、 整车外观美观大方，平整度符合 XF39 的规定；

4、 所有粘接平整牢固，符合企标规定。

5、 所有焊接牢固、焊后打磨光整。

十    、随  车  文  件



1) 底盘使用说明书	7)底盘号码拓印件
2)  底盘维修手册	8)消防车使用说明书
3)  底盘质量保修卡	9)消防车消防器材清单
4)  底盘合格证	10)消防车合格证
5)  随车工具清单	11)消防车交接清单
6)  发动机号码拓印件

十 一 、基本器材配置

器材标准配置表——内扣式



类别	序 号	名    称	规   格	数 量	单 位	备    注
干粉 标配	1	干粉加注漏斗		个	1
	2	充气胶管	20m	根	1
	3	套筒扳手	46	把	1
	4	干粉卷盘	30m	盘	2
说明	1、凡未列入该配置表中其他器材、部件均为用户要求选配。 2、发车时销售员应将提车单与此表一并到仓库办理器材配置**取手续。
