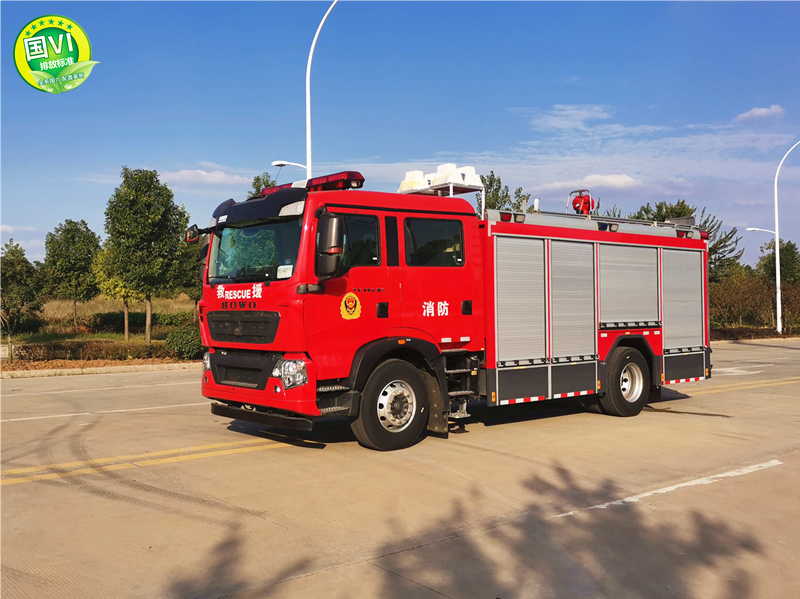

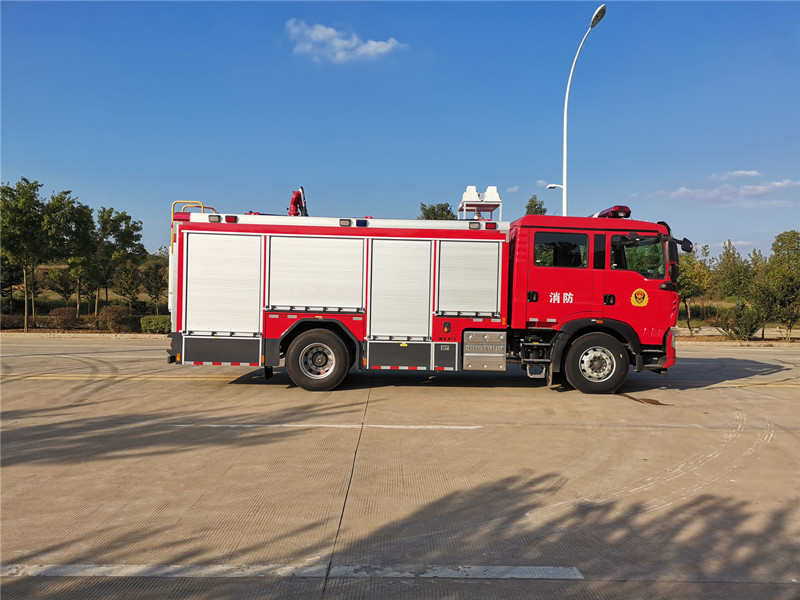

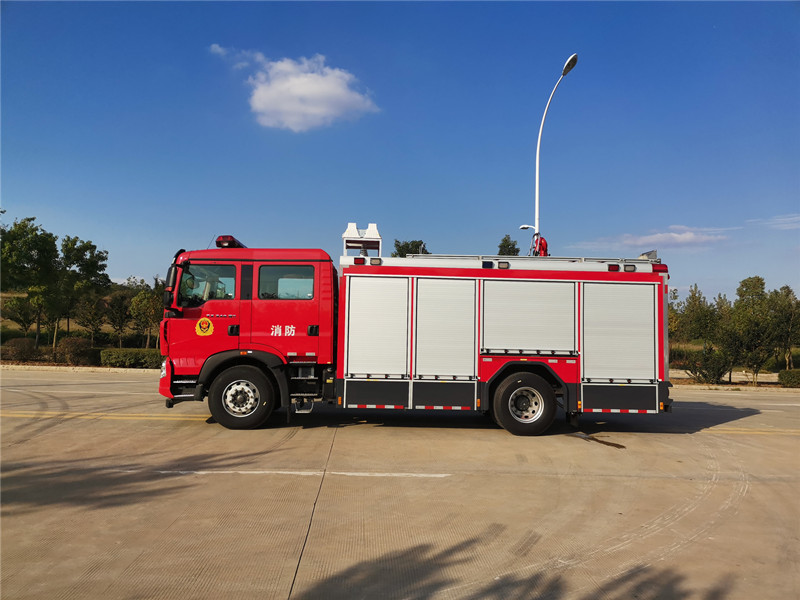

重汽A类泡沫主战消防车
重汽A类泡沫主战消防车
一、整车主要参数
外廓尺寸：8300x2500x3430mm
**总质量：15500kg
载液量：罐体容积不小于 5000L
消防泵额定流量：60L/s @1.0MPa;30L/s @2.0MPa;
消防炮额流量：60L/s 1.0MPa
消防炮射程：≧60m（水）、≧55m（B 类泡沫）、≧35m（A 类泡沫）
前置绞盘参数：**拉力：75.6KN，驱动型式：电动
升降照明灯参数：**离地高度：≥7.6m
二、压缩空气泡沫系统主要参数
|
湿泡沫 |
干泡沫 |
|||||
|
流量 （L/Min） |
射程 （M） |
发泡倍数 |
流量 （L/Min） |
射程 （M） |
发泡倍数 |
|
|
出口 A |
180 |
≥22 |
≥7 |
100 |
≥12 |
≥10 |
|
出口 B |
180 |
≥22 |
≥7 |
100 |
≥12 |
≥10 |
|
炮出口 |
280 |
≥22 |
≥7 |
|||
|
炮出口 （特湿 泡沫） |
480 |
≥35 |
≥6 |
|||
三、底盘主要参数
型 号：ZZ5207TXFV471GF5 重汽 HOWO 国Ⅵ底盘
驱动型式：4×2
轴 距：4700mm
**车速：101km/h
发动机型号：MC07.34-60
功 率：248kW
总 质 量：20100kg

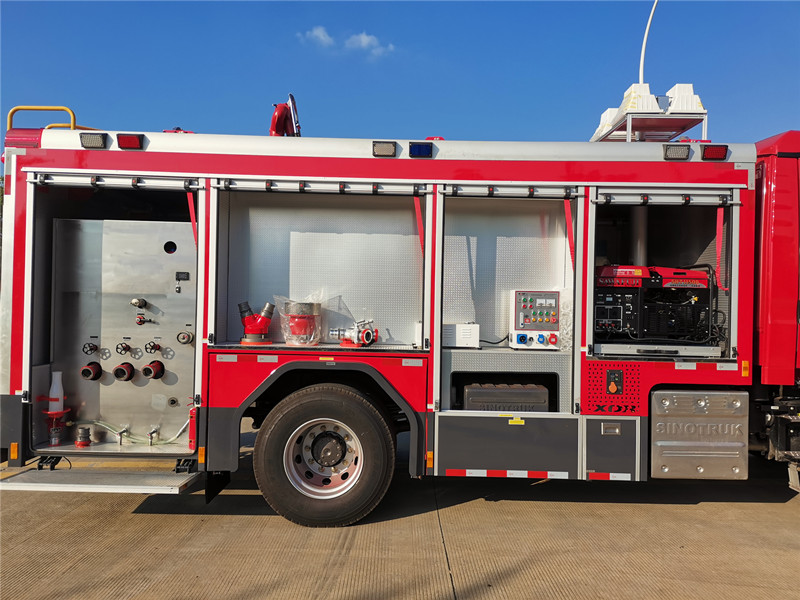

四、主要结构：
１、驾驶室
结 构：T5G-S 四开门驾驶室,乘员人数2+4人。
座位设置：前排2人后排4人，其中后排乘员座位后面设有空气呼吸器固定架4个， 前方约1.2米高度处有精致的安全栏杆。
翻转：前翻式电动举升翻转系统（原车自带）。
乘员室内设备：除原车设备外，加装有100W**报器、**开关、取力器**开 关、指示灯。
**：驾驶室顶部安装长排LED频闪红**。
2、容罐：
载液量：
l 水罐载水量：4000kg
l A类泡沫罐载液量：300kg
l B类泡沫罐载液量：700kg 材 质：
l 水罐采用优质碳钢板焊接而成
l 泡沫罐采用优质不锈钢板0Cr18Ni9焊接而成
l 水罐结构：水罐为焊接式结构，前后封板、罐两侧壁板、纵横防板 均设有可增加强度的梯形折筋。另有维修人孔圈以及防吸水漩涡紊流结构。
l 罐顶有1个入口孔，带快速锁紧及开启装置的罐盖。
l 罐顶接有1个Φ80 mm的溢水管阀结构。
l 1个液位指示器。
l 1个排污口。
l A类泡沫罐结构：位于水罐前顶部，内设隔板加强筋。
l 罐顶设1个A类泡沫注液口。
l 罐顶设1个出气口。
l 罐底设1个低液位保护开关。
l 1个液位指示器。
l 罐底设1个排污口。
B类泡沫罐结构：位于水罐前部，其强度安全、密封可靠。
l 罐顶设1个B类泡沫注液口。
l 罐顶设1个出气口。
l 罐底设1个排污口。
l 1个液位指示器。
3、水泵：
（1） 、水泵：型号：CB10.20/30.60型中低压消防泵
额定流量：60 L/S@1.0MPa;30 L/S@2.0MPa
材质：铝合金外壳、不锈钢泵轴、铜合金叶轮和密封环、铬镍合金 齿轮
（2） 、引水泵：活塞式吸深： ≥ 7m
引水时间：≤ 50s
4、B类泡沫比例混合系统：
泡沫比例混合器型号：PH48
型式：负压环泵式
混合比：3-6%
