一 、整车要求

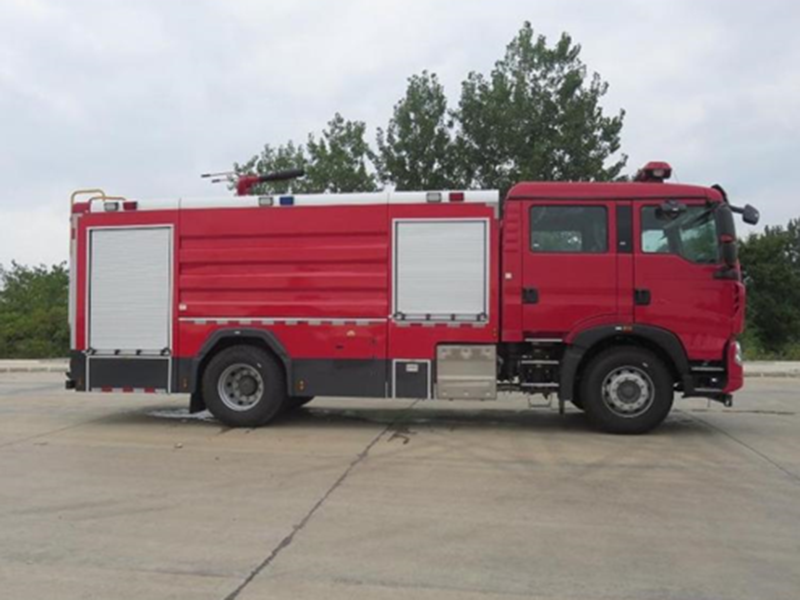

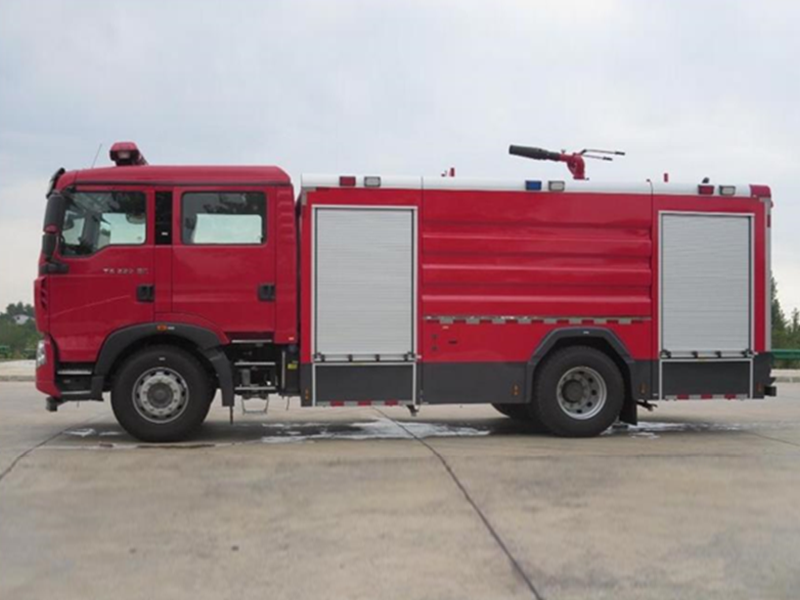

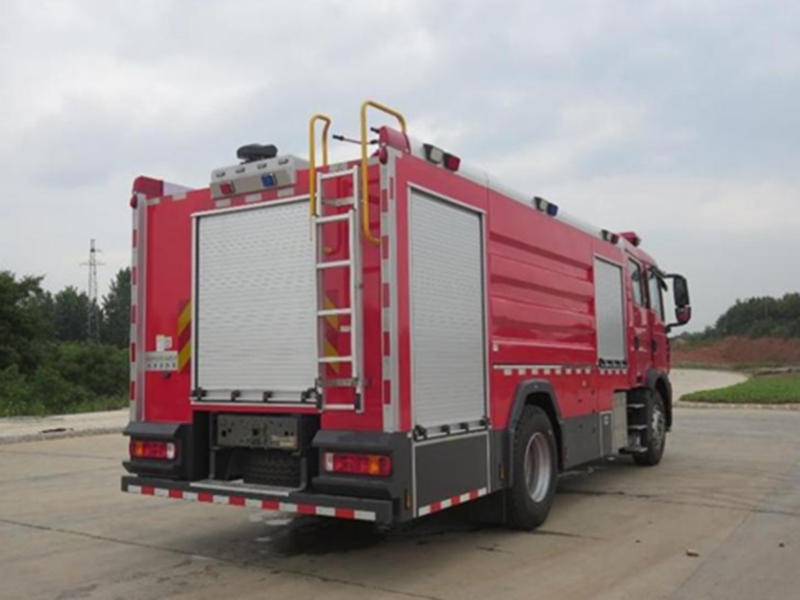

豪沃单桥水罐消防车，整车由二类汽车底盘、罐体、消防泵、管路、仪表电路系 统等部件组成，原装双排驾驶室可乘坐2+4人；该车为外露罐结构，车身前部为器材 箱构成，中部为水罐，尾部为泵房。水罐为碳钢材质，内部喷涂环氧底漆和环氧沥青

漆，载水7.95立方，装备CB10/60 常压消防泵，车顶安装PS8/50W 型消防炮。

二 、整车主要参数

外廓尺寸：8820x2510x3570mm

**总质量： 19200 kg

额定质量： 7950kg

整备质量：10800kg

载液量： 罐体容积不小于7950L

**车速： 100 km/h

消防泵额定流量： 60 L/s@1.0MPa

消防炮额定流量：50L/s@0.8MPa

消防炮射程(水): ≥70m

接近角/离去角： 19°/11°

三 、底盘主要参数

型    号： ZZ5207TXFV471GF5豪沃国VI底盘

驱动型式： 4×2

轴    距： 4700 mm

**车速：101km/h

发动机型号：MCO7H.35-60 ( 国VI)

额定功率：2 57kW

排    量： 7360 ml

总质量：20100kg

四  、 驾  乘  室

结构： 平头、四开门双排驾驶室。后排座位安装4具空气呼吸器支架。

座位设置：前排2人(含驾驶员)+后排4人





设备： 除原车设备外，加装有100W **报器、取力器**开关及****盒。

五、 容     罐

容    量： 水7950L

材   质： 水罐采用优质碳钢板，罐体内部进行腐处

理，水罐底板4mm碳钢板，水罐侧板及封板3mm 碳钢

板，水罐顶板3mm 碳钢花纹板；

结    构： 钢板焊接式，内设纵、横防荡板

设    备：◇1个人口孔，带有快速锁紧及开

启装置

◇1个液位指示器

◇1个排污口，手动阀**

◇1个溢流装置

技术要求： 符合 XF39的有关规定

六 、 消防泵

型   号： CB10/60 常压消防泵

流    量：60L/s

压    力：1.0Mpa

**吸深： 7 m

引水时间：≤50s

真空泵形式： 活塞式

安装形式： 后置式

七、管路系统

罐体管路材质为优质无缝钢管，通过法兰与各部件连接。

罐出水管路： 设 有 1 个DN150 的罐出水管路，水由罐体进入消

防泵，装有1只DN150 手动蝶阀，通过 DN150 挠性

接头连接水罐与消防泵。

外进水管路： 消防泵后部有一个外进水口，外接150吸水管，内扣

式管牙接口(KM150 扪盖密封);

出水管路：

※消防泵左右各有1个 DN80 和 1 个DN65 的常压出水口；

※1 个 DN80 的炮管路，采用DN80 挠性接头，用DN80 炮球阀**。

注水管路：  ※左右各一个DN65外注水口(内扣管牙式接口)

※ 1个DN65罐注水管路，可通过消防泵直接向罐内注水；

放余水管路： 为保护水泵及各球阀，在管路的**处加装放余水阀。

冷却水管路： 为使取力器在工作中应付各种复杂情况，配有冷却水管路及不锈钢球阀。

八、 取力器

型    式 ：夹心式(全功率)

操    纵：电磁阀**(电动操控)

冷却方式：强制可调式水冷

润滑方式：飞溅式油润滑

九、 消防炮

型   号： PS8/50W

流   量： 50L/s

射程(水): ≥70 m

压    力：00.8MPa

回转角度： 水平360°,俯仰-30°~70°

十 、器材箱

材  质： 骨架为优质型钢；内蒙板为氧化铝合金花纹板粘结结构。

结   构： 全钢框架焊接结构，前部器材箱左右各一扇铝合金卷帘门，尾部泵房左右

及尾部各一扇铝合金卷帘门，下设防滑翻转踏板。

器材布置原则

按战斗编成和战斗展开设计器材集成；

按人体工程学原理设计各种器材托架；

按使用逻辑关系和使用频率放置器材；

◇  站在地面或踏板上2个动作内取用任何器材。





十 一 、翻转踏板

材    质： 优质 Q235 钢材；蒙皮为铝合金花纹

板(阳极氧化处理)。

结    构： 采用铰链和门止口双重锁定，安全可

靠。

十二、   电器系统

※ 驾驶室顶部配备长排豪华红红 LED **。

※整车后顶部安装50W LED 消防探照灯1个，360度自动转动。

※ 车辆尾部安装可折叠式爬梯。

※ 车辆两侧上方各配有3只红蓝爆闪灯及3只侧照明灯，下方安装安全标志灯和侧 回复反射器(组合式),配有前、后示廓灯，两侧各一只转向灯，器材箱、泵房内均装有

照明灯，并符合GB4785 规定。

※ **报器功率为100W; **报器、**、爆闪灯电路为**式附加电路，**

器件安装在驾驶室内。

※ 附加仪表、开关集中布置在**面板上，利于操作。仪表板上装有：压力

表、液位计、电源总开关等。

十  三 、总体技术要求

1、 所有操作开关、仪表、器材架及车辆均有符合规范的铭牌标志；

2、 整车性能符合 GB7956 的规定；

3、 液罐质量符合 XF39 的规定；

4、 整车外观美观大方，平整度符合 XF39 的规定；

5、 所有粘接平整牢固，符合企标规定。

6、 所有焊接牢固、焊后打磨光整。

十四、  随车文件

1) 底盘使用说明书	6)消防车交接清单
2) 底盘维修手册	7)消防车使用说明书
3)  底盘质量保修卡	8)消防车消防器材清单
4)  底盘合格证	9)消防车合格证
5)  随车工具清单	10)消防车跟踪服务卡

十五、  基本器材配置



类别	序号	名     称	规     格	数 量	单 位	备    注
随车 技术 文件	1	消防车使用说明书		1	本
	2	消防车器材配置表			单
	3	汽车底盘使用说明书			本
	4	汽车底盘合格证		1	单
	5	消防泵使用说明书		1	本
	6	随车附件(工具)		1	套	原底盘随车附件、工具
灭火 装备	1	吸水管	150×4米	2	根	内扣式
	2	滤水器	FLF150	1	件	内扣式
	3	分水器	F1180/65×2-1.6		件	内扣式
	4	集水器	JI1150/80×2-1.0	1	件	内扣式
	5	水带	16-65-20	6	盘	低压；内扣式
	6	水带	16-80-20	4	盘	低压；内扣式
	7	异径接口	KJ65/80	2	件	内扣式
	8	水带包布	DT-SB	4	件
	9	护带桥	长570	2	副
	10	水带挂钩		4	件
	11	地上消火栓扳手	QT-DS1;长370		件
	12	地下消火栓扳手	长970		件
	13	吸水管扳手	FS150	2	件
	14	直流开关水**	QZG3.5/7.5;65		支	低压；内扣式
	15	多用水**	QDH6.0/8;65	1	支	低压；内扣式
俄垄 工 具	1	灭火器	4 kg/ABC	1	具
	2	铁锹	长690		件
	3	铁铤	长900	1	件
	4	消防腰斧	长280		件
	5	消防平斧	长810	1	件
	6	丁字镐	长700	1	件
	7	橡皮锤		1	件
说明	1、凡未列入该配置表中其他器材、部件均为用户要求选配。 2、发车时销售员应将提车单与此表一并到仓库办理器材配置**取手续。
